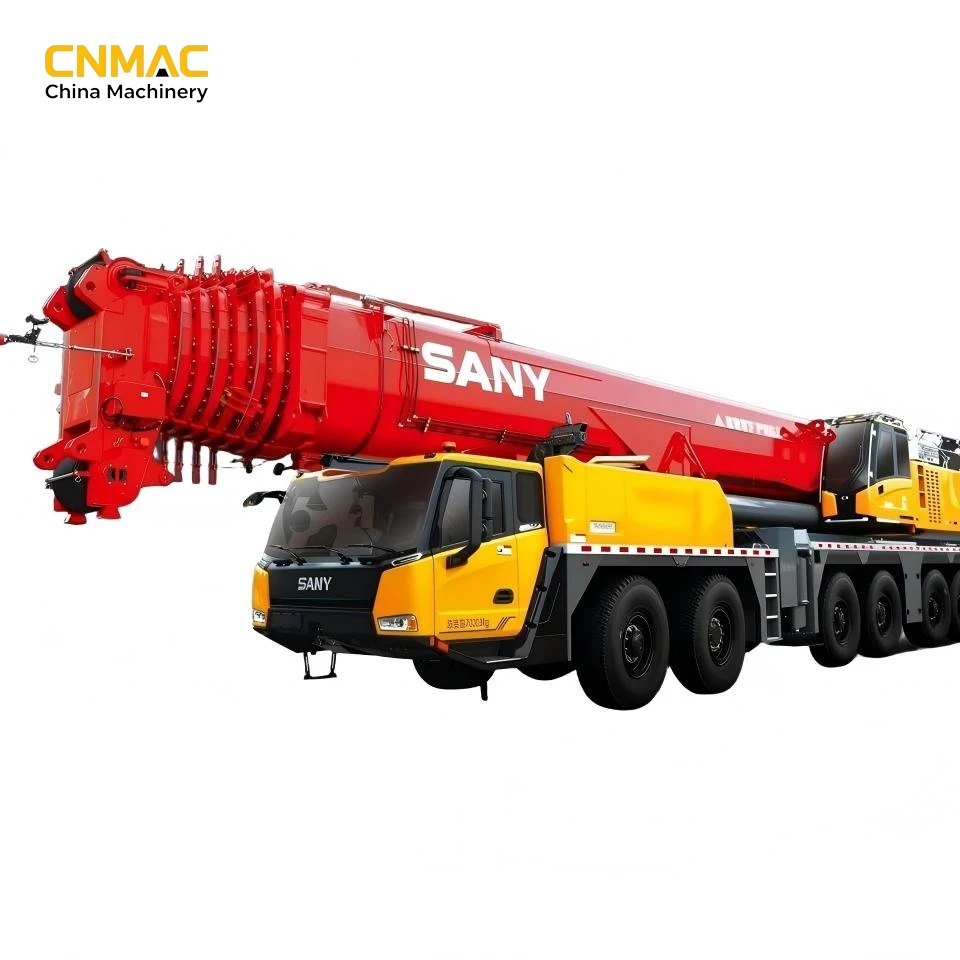

China Machinery International Trading Co., Ltd. est l'un des principaux fabricants et fournisseurs de grues tout-terrain -de 500 t|sac5000c8-8 en Chine. Avec une expérience abondante, nous vous invitons chaleureusement à acheter une grue tout-terrain 500t bon marché|sac5000c8-8 fabriqué en Chine ici depuis notre usine. Pour une consultation sur les prix, contactez-nous.
Aperçu
Châssis à six-essieux à double motorisation, équipé d'une flèche en 8 sections atteignant 95 m et d'une flèche fixe de 40 m (type relevable).
Prend en charge l'auto--assemblage et démontage.
Configuré avec 1 431 systèmes structurels porteurs-, 535 gros pneus, un support lourd-, une toute nouvelle conception de-double cabine-et une toute nouvelle plate-forme de modèle.
Performances de levage exceptionnelles
Flèche principale : flèche de type U à 8-sections, longueur maximale 95 m
Flèche fixe : plusieurs configurations de 60 m à 120 m, avec des angles variables de 0 degré, 20 degrés et 40 degrés
Hauteur de levage maximale : jusqu'à 138,5 m
Configuration à rayon court- : permet des performances élevées dans une configuration compacte, avec une efficacité de levage augmentée de plus de 100 % dans certaines conditions
Applications éoliennes : flèche éolienne étendue de 47 m, couvrant les composants de l'éolienne jusqu'à 100 m de hauteur de moyeu
Excellentes performances de voyage
Toutes-roues directrices sur structure à 6e essieu, avec 4 essieux moteurs
Plusieurs modes de direction pour une forte adaptabilité sur les chantiers complexes
Système intelligent d'interaction vocale multiangle-, surveillance-de la machine en temps réel, contrôle adaptatif et confort de conduite amélioré
Transmission puissante avec système de transmission et de freinage optimisé pour une sécurité et une stabilité améliorées
Le système de bague collectrice standard et la bobine de grand -diamètre améliorent l'efficacité du transfert.
Aucune limitation de vitesse pendant le transport par flèche ; vitesse de déplacement maximale jusqu'à 40 km/h
Haute efficacité et fiabilité
Système de filtration à plusieurs-étages avec contrôle proportionnel électro-hydraulique et régulation de pression à plusieurs-niveaux pour des performances optimisées
Technologie avancée de contrôle de la tension de la flèche avec extension/rétraction automatique à un seul bouton, améliorant l'efficacité de travail de 20 %
Capacité de levage de flèche moyenne-à-longue augmentée de 5 à 10 %
La technologie active de correction de sécurité anti--flexion garantit des opérations de longue-flèche plus sûres
Combinaisons de configuration flexibles pour s'adapter aux environnements de travail étroits
Sécurité et fiabilité
Système de télécommande sans fil multifonction-pour un fonctionnement plus sûr et plus pratique
Équipé de programmes de protection de sécurité et d'un système de diagnostic des pannes
Limiteur de moment de charge (LMI) de haute-précision et haute-stabilité pour une protection complète contre le levage
Plusieurs systèmes de caméras pour-surveillance en temps réel et retour de données
Système GCP (surveillance à distance)
Système avancé de surveillance et de gestion des équipements à distance pour le marché intérieur
Permet-le suivi des opérations en temps réel, la coordination des processus et le diagnostic des pannes à distance
Interface de surveillance intelligente avec affichage multi-écrans pour une visibilité complète de l'état de l'équipement et des conditions de maintenance
Principaux paramètres techniques
PARAMÈTRE
| Modèle | SAC5000C8-8 | |||
|
tableau des principaux paramètres techniques |
||||
|
taper |
projet |
unité |
paramètre |
|
|
poids de charge nominal |
capacité de levage maximale |
t |
500 |
|
|
Paramètres de taille (disponibles à l'achat) |
Longueur totale de la machine |
mm |
17745 |
|
|
Toute la largeur de la machine |
mm |
3000 |
||
|
hauteur totale de la machine |
mm |
4000 |
||
|
Empattement excessif |
premier et deuxième empattement |
mm |
1750 |
|
|
Deuxième et troisième empattements |
mm |
3370 |
||
|
Troisième et quatrième empattements |
mm |
1750 |
||
|
Quatrième et cinquième empattements |
mm |
2200 |
||
|
Cinquième et sixième empattements |
mm |
1750 |
||
|
masse totale de la machine |
La machine entière dispose de 2 à 8 bras et d'un stabilisateur. |
kilos |
72000 |
|
|
Charges sur le premier, le deuxième et le troisième axe |
kilos |
12000 |
||
|
Paramètre de poids (état de l'annonce) |
Charges des quatrième, cinquième et sixième axes |
kilos |
12000 |
|
|
puissance nominale |
kW/tr/min |
485/1800 |
||
|
Paramètres de puissance (rétrogradation) |
acrot orque |
Nm/tr/min |
3200/900-1400 |
|
|
puissance nominale |
kW/tr/min |
221/2200 |
||
|
Paramètres de puissance (dans la voiture) |
acrot orque |
Nm/tr/min |
1200/1400-1600 |
|
|
vitesse maximale |
km/h |
70 |
||
|
Paramètres de conduite |
rayon de braquage minimum |
m |
12 |
|
|
Mode roue |
– |
12×8+12 |
||
|
garde au sol minimale |
mm |
355 |
||
|
angle d'approche |
* |
16 |
||
|
angle de départ |
* |
12 |
||
|
gradabilité maximale |
– |
44% |
||
|
Consommation de carburant aux 100 kilomètres |
L |
Inférieur ou égal à 112 |
||
|
Plage de température |
degré |
-20~+40 |
||
|
Paramètres de performance clés |
amplitude nominale minimale |
m |
3 |
|
|
nombre de segments de bras |
– |
8 |
||
|
Forme du bras |
– |
UC-bras C |
||
|
capacité de levage maximale |
t·m |
1500 |
||
|
brachium |
bras de base |
m |
16.4 |
|
|
bras à extension complète |
m |
95 |
||
|
bras principal le plus long + bras auxiliaire fixe le plus long |
m |
138.5 |
||
|
Envergure des jambes (longues × courtes) |
m |
9.6×9.6 |
||
|
angle de montage du bras de collier |
* |
0/20/40 |
||
|
tableau des principaux paramètres techniques |
|||
|
taper |
projet |
unité |
paramètre |
|
paramètre de vitesse de travail |
Vitesse de levage maximale du treuil principal avec câble simple (sans charge) |
m/min |
130 |
|
Temps maximum pour l'extension complète du bras principal (extension automatique) |
s |
1150 |
|
|
temps de montée/descente complet |
s |
95/95 |
|
|
vitesse de rotation |
tr/min |
1.2 |
|
|
climatisation-climatisation |
Climatisation de voiture |
- |
Chauffage, refroidissement |
|
Descendez de la voiture et allumez la climatisation. |
- |
Chauffage, refroidissement |
|
|
poids par essieu |
poids par essieu |
1 |
2 |
3 |
4 |
5 |
6 |
poids total |
|
t |
12 |
12 |
12 |
12 |
12 |
12 |
72 |
|
|
remarques |
À l'exclusion des deuxième au huitième bras télescopiques, des pieds de support arrière, des crochets, des contrepoids, des dispositifs d'interface de levage et d'autres accessoires. |
|||||||
|
Crochet et grossissement |
Capacité du crochet (t) |
Nombre de poulies |
Nombre de fils |
poids (kg) |
remarques |
|||
|
200 |
9 |
18 |
2440 |
apolégamie |
||||
|
160 |
7 |
14 |
1627 |
configuration standard |
||||
|
80 |
3 |
7 |
723 |
apolégamie |
||||
|
32 |
1 |
3 |
521 |
apolégamie |
||||
|
12.5 |
0 |
1 |
526 |
apolégamie |
||||
|
vitesse de travail |
projet |
unité |
paramètre |
|
|
temps d'extension complet du bras principal |
s |
1150 |
||
|
temps de levage |
s |
95/95 |
||
|
vitesse de rotation |
r/mirn |
1.2 |
||
|
Vitesse de levage (câble à simple maximum) |
Treuil principal (Niveau 4) |
m/min |
130 |
|
|
Zoom horizontal |
S |
50/50 |
||
|
temps d'extension des jambes |
S |
50/55 |
||
